dépose / repose moteur alfa 75 TS twin spark

Message par ji13 le Lun 27 Juin - 12:38

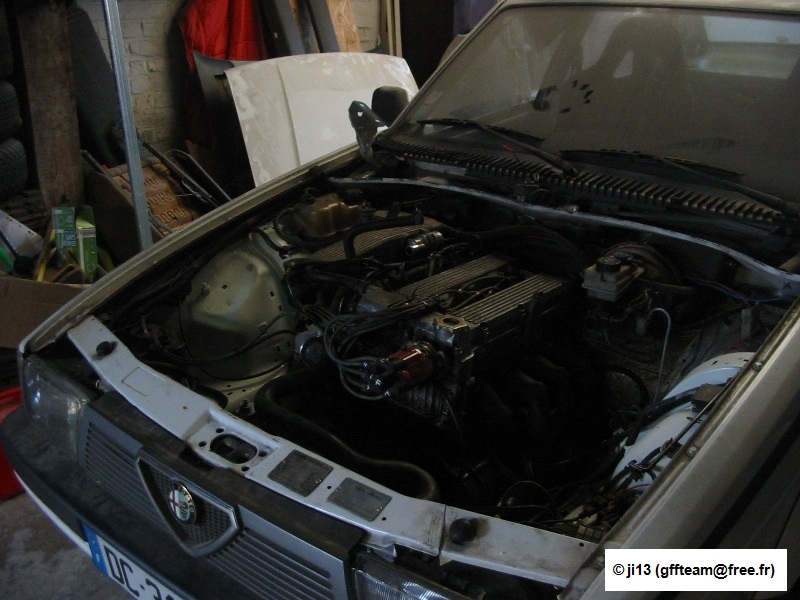

j'ai essayé de repérer tout ce que j'ai reconnecté après avoir reposé mon moteur dans la voiture.
n'hésitez pas à préciser les choses s'il y a des manques! Very Happy

1. echappement
2. supports moteurs: 2 latéraux + support moteur arrière
3. masse sur couvre arbre à cames

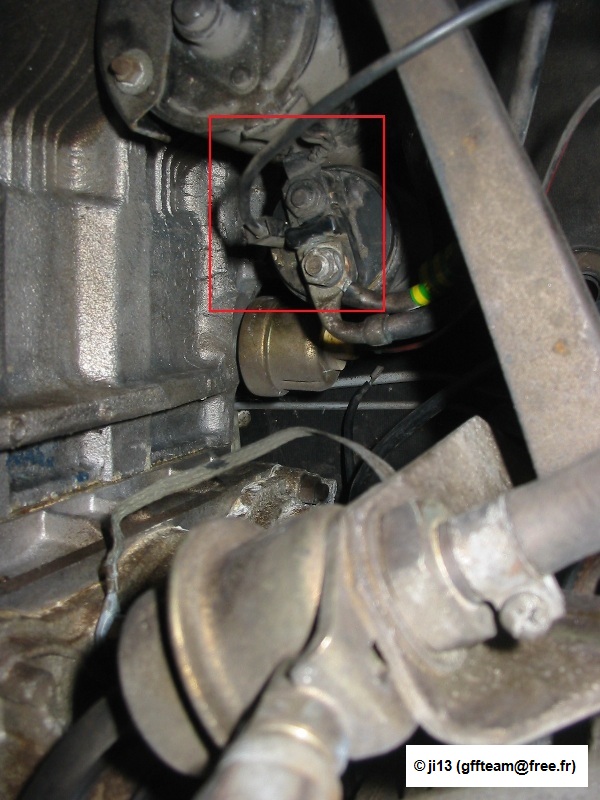

4. 3 connexions électriques démarreur

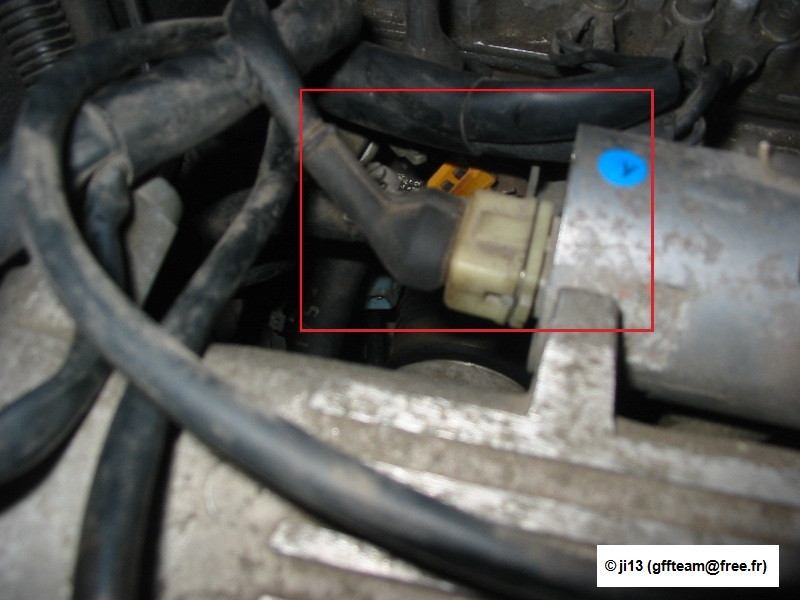

5. acuateur ralenti

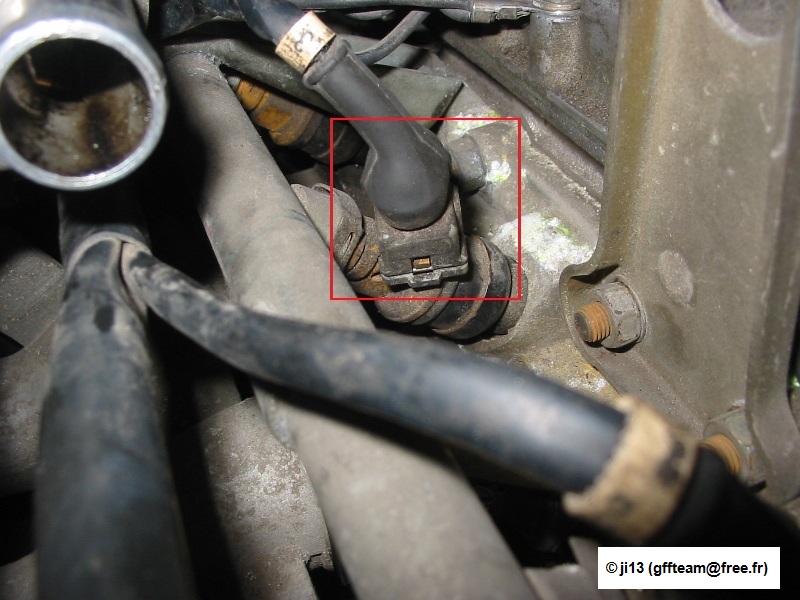

6. commandes électriques injecteurs (4 unités)

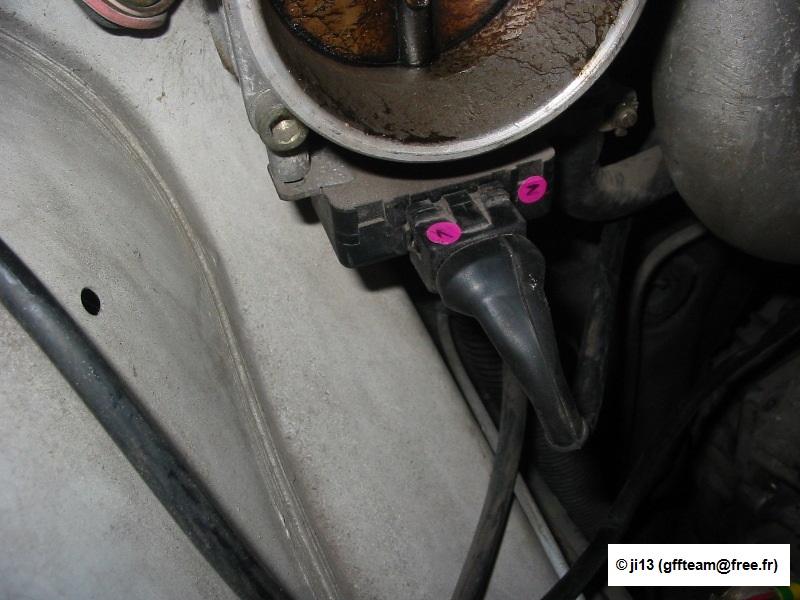

7. contacteur électrique de papillon

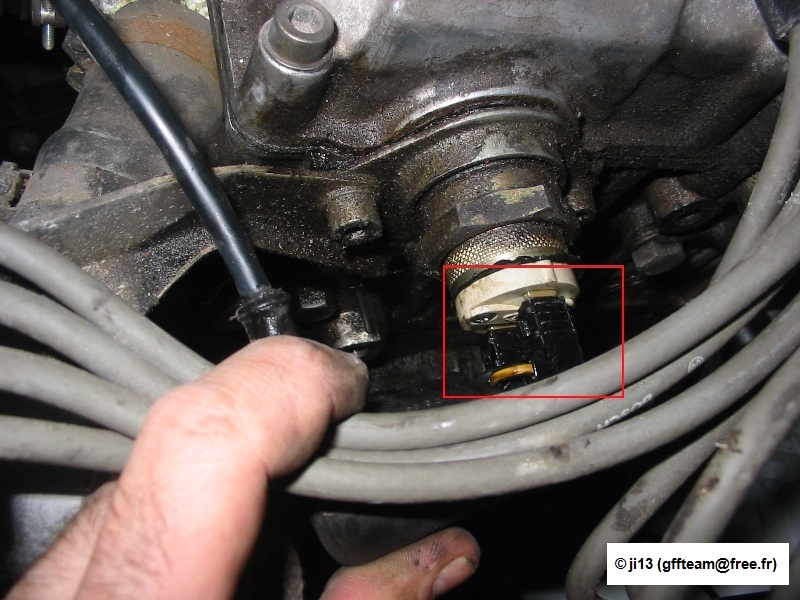

8. sonde face avant moteur

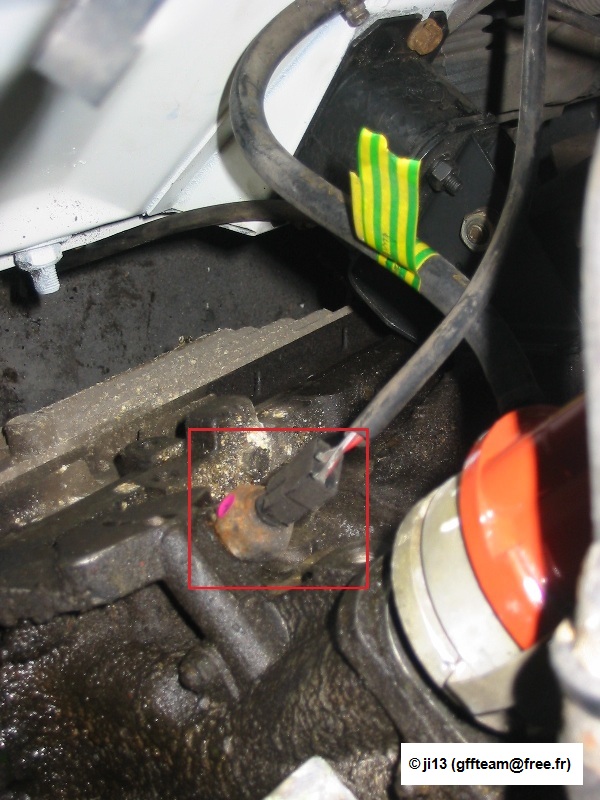

9. sonde proche support admission

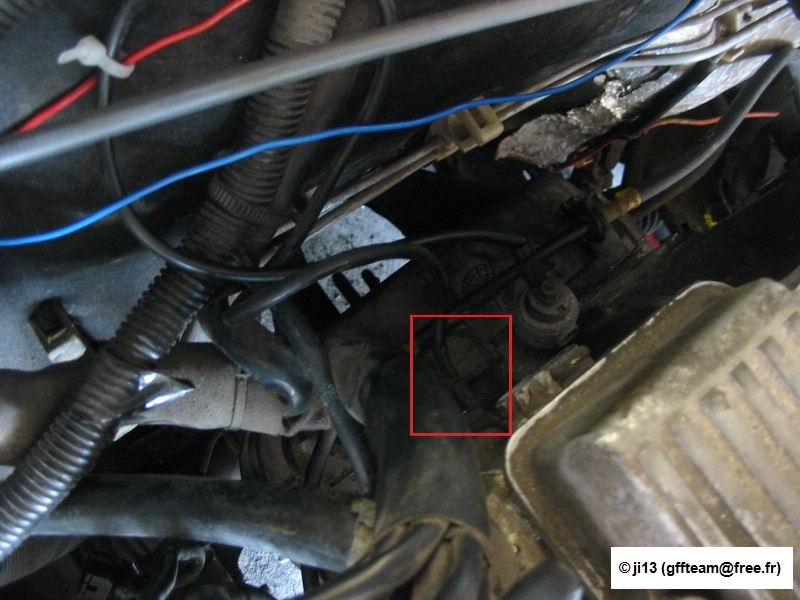

10. cosse de?

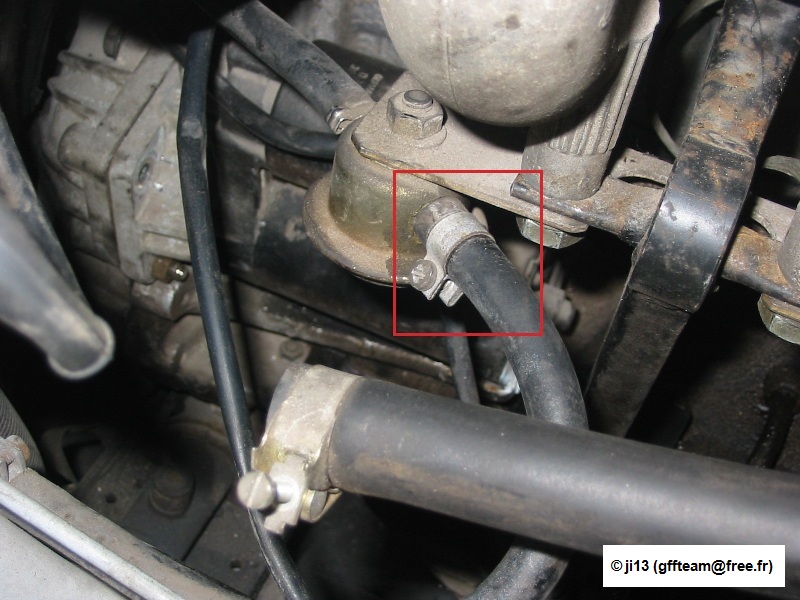

11. durite essence sous admission d'air

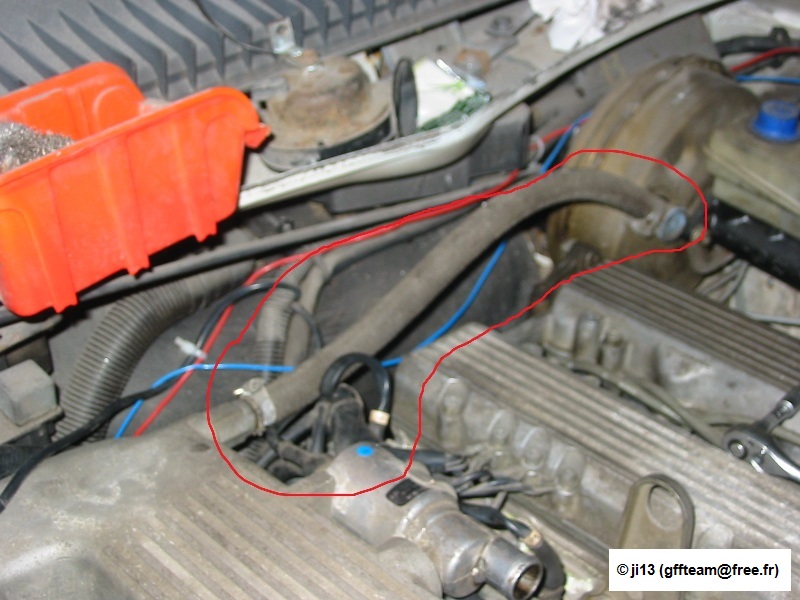

12. durite air entre mastervac et plenum

13. durite essence

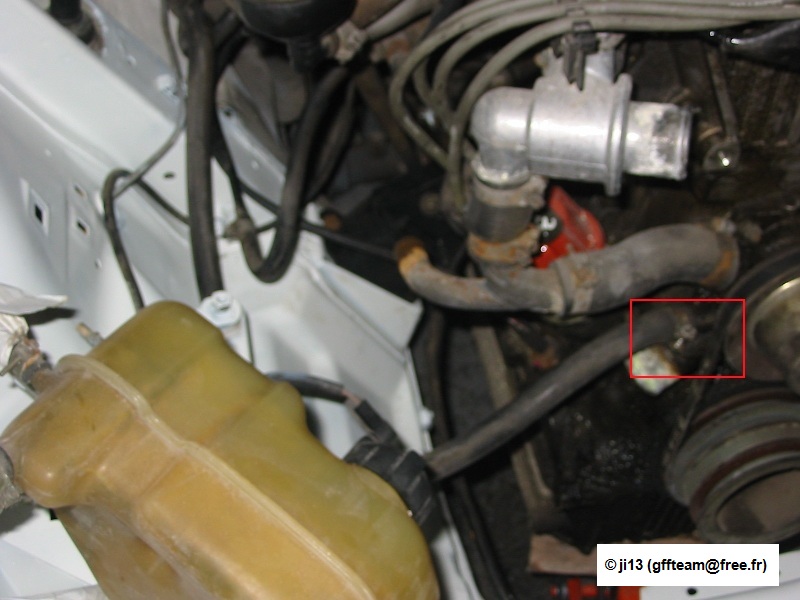

14. durite eau sur moteur proche poulies

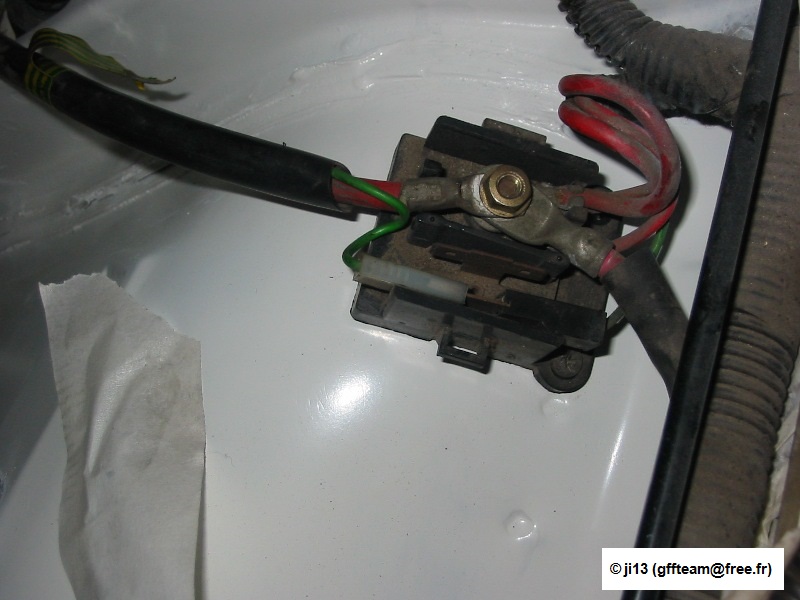

15. connectiques ailes avant côté échappement en lien avec l'alternateur

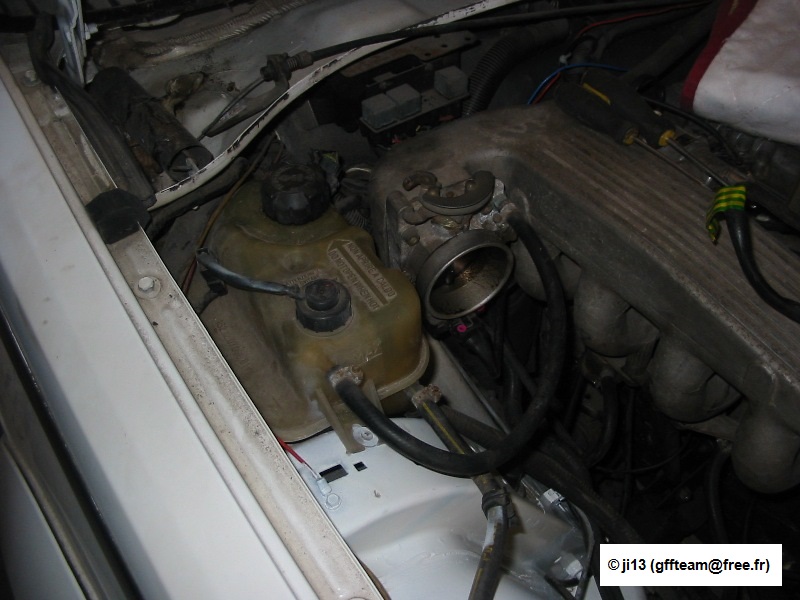

16. durite LDR entre bocal et papillon

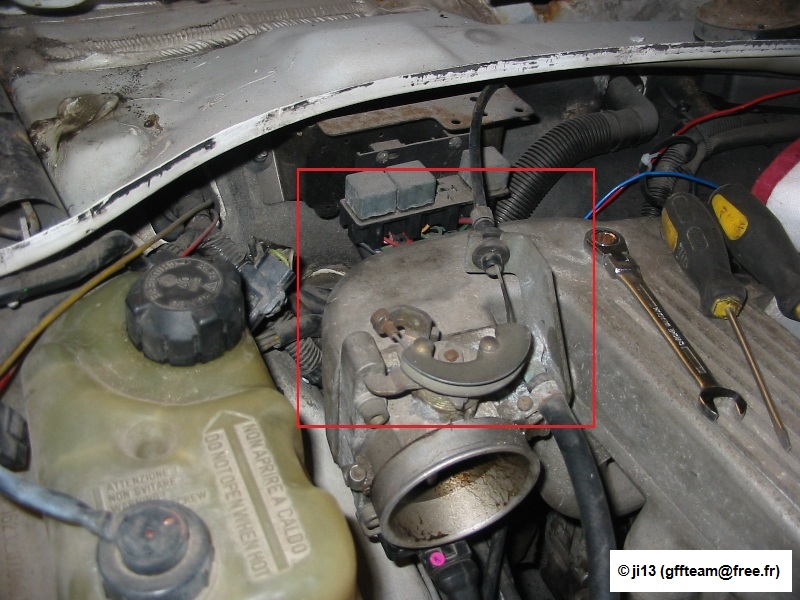

17. commande accélérateur

18. radiateur

19. alimentation des têtes d'allumage (2 câbles électriques)
20. ventilateur et ses connexions électriques

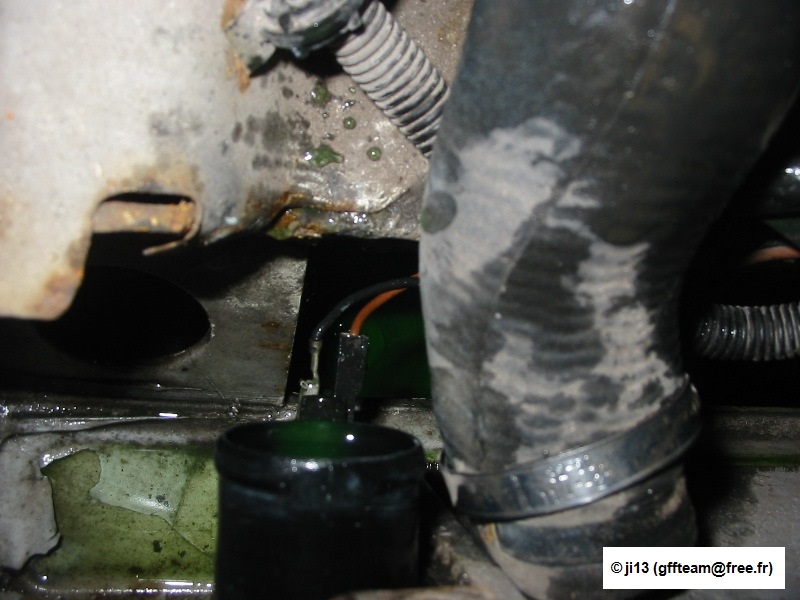

21. sonde radiateur

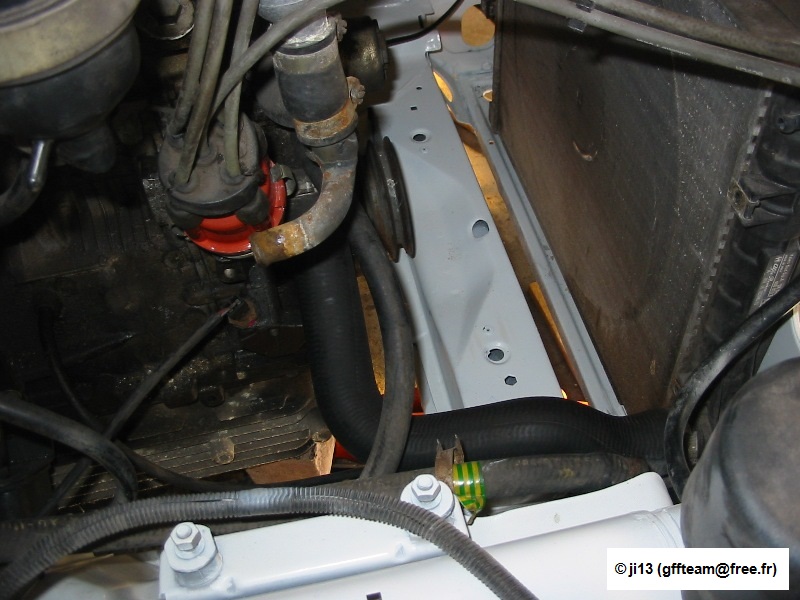

22. durite inférieure radiateur

23. durite supérieure radiateur

24. durite depuis LRD sur radiateur (proche allumage)

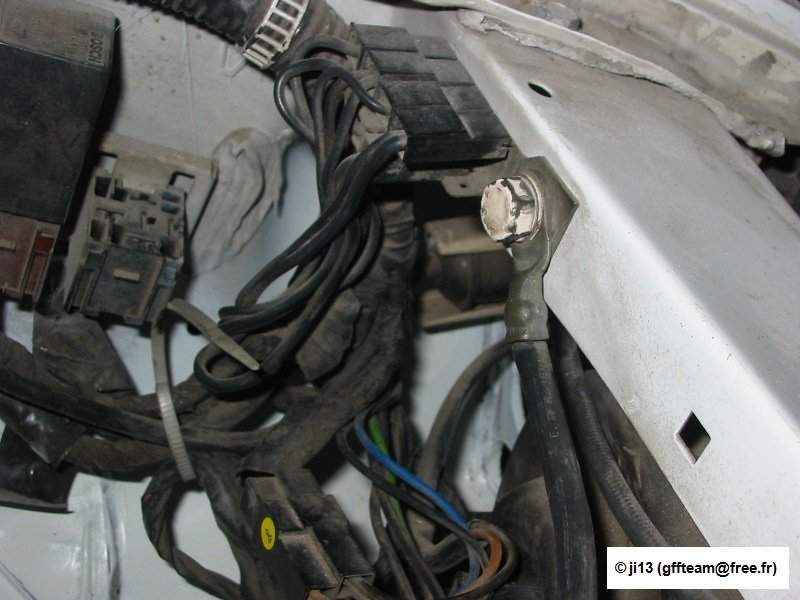

25. masse au-dessus du phare avant gauche (côté conducteur)

26. cosse de?

27. connecteur bleu régulateur de pression sous injecteur 4

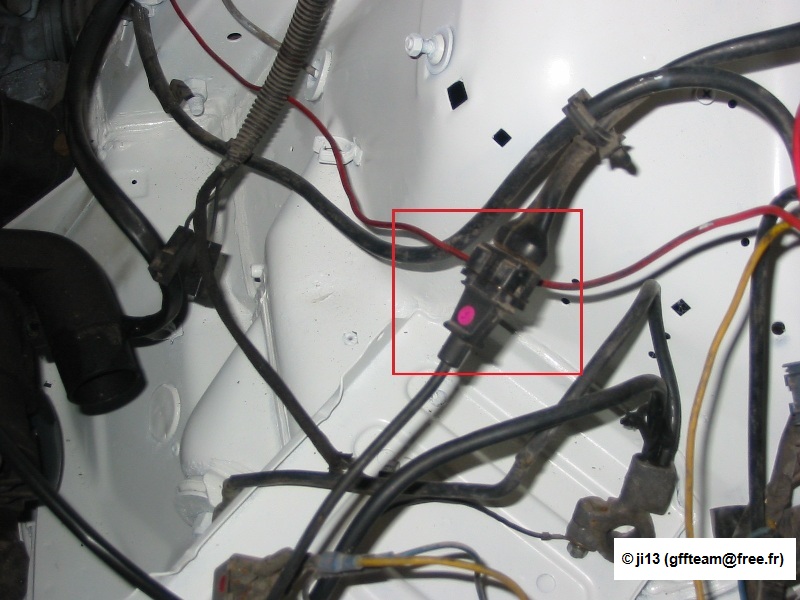

28. connecteur électrique proche batterie de?

29. masse cloche volant moteur + câble fixé sur cloche volant moteur


et voilà!!!
avatar
ji13

Masculin Nombre de messages : 1024
Age : 32
Localisation : Le Mans/Douai
Date d'inscription : 22/07/2008

Voir le profil de l'utilisateur http://gffteam.free.fr

Revenir en haut Aller en bas

Re: dépose / repose moteur alfa 75 TS twin spark

Message par ji13 le Lun 27 Juin - 12:38

j'ai notamment un doute sur les photos 11 et 14. Sad Shocked
