Ici embrayage 33 a remplacer

Message par ALFA 22 le Ven 22 Mar - 16:28

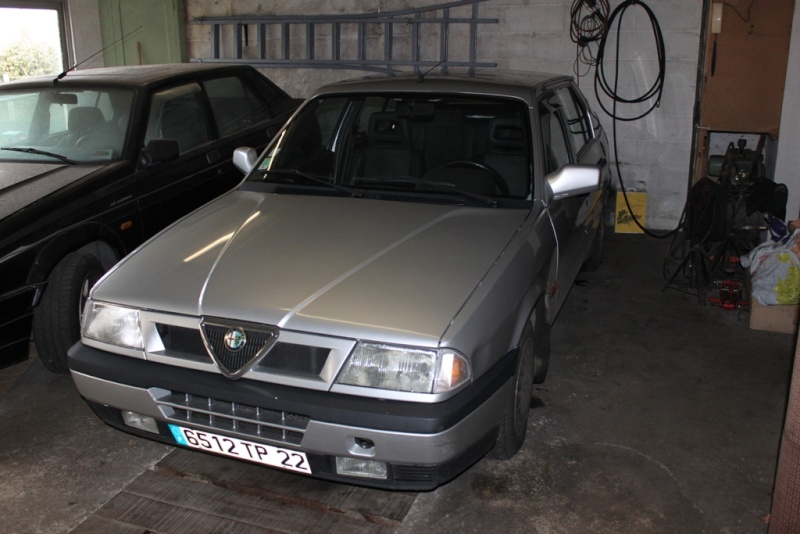

Véhicule arrivé dans le bloc, pour l’opération
[img][/img]

1. Dépose du pommeau de levier de vitesses et des deux soufflets.
[img][/img]
[img][/img]

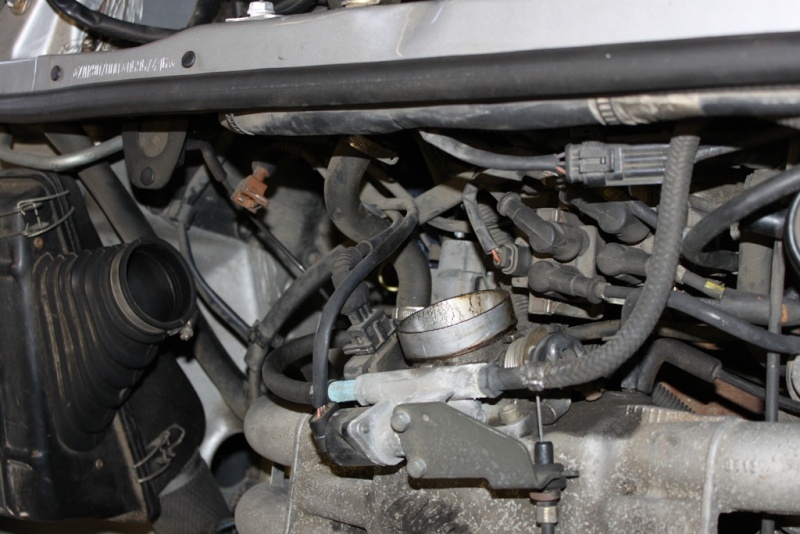

2. Dépose de la durite d’admission sans oublié de déconnecté le capteur d’air.
[img][/img]
[img][/img]

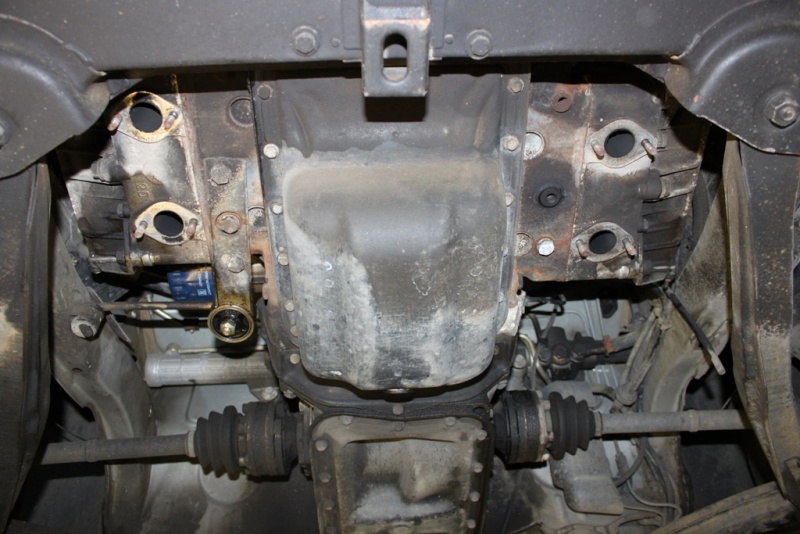

3. Ont passe sous la bête.
[img][/img]
[img][/img]

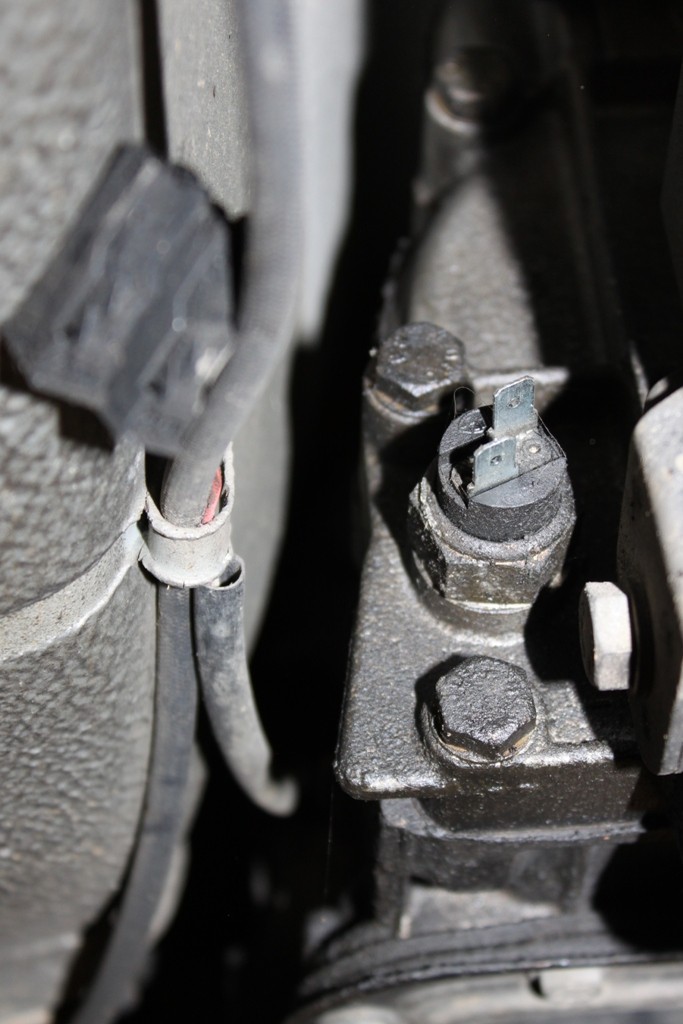

4. Débranché le contacteur de marche arrière.
[img][/img]

5. Dépose des 3 boulons /écrous de l’échappement et les 2 boulons de la traverse de BV.
[img][/img]
[img][/img]

6. Dépose des 8 écrous de la fourche d’échappement.
[img][/img]
[img][/img]

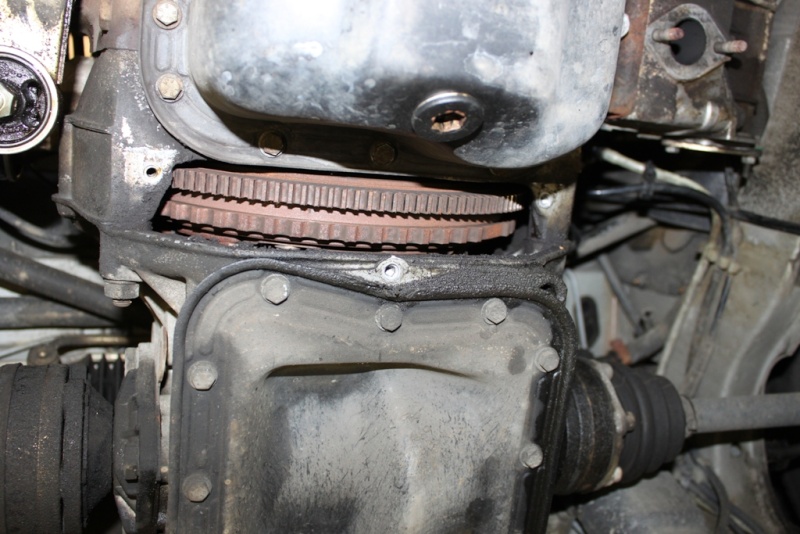

7. Dépose de la tôle entre moteur et BV, 3 boulons
[img][/img]

8. Dépose des 6 vis a laine du cardan pour chaque côté. Avec une clé articulée (très pratique)
[img][/img]
[img][/img]
[img][/img]
[img][/img]

9. Dépose de l’agrafe du capteur de vitesse
[img][/img]
[img][/img]

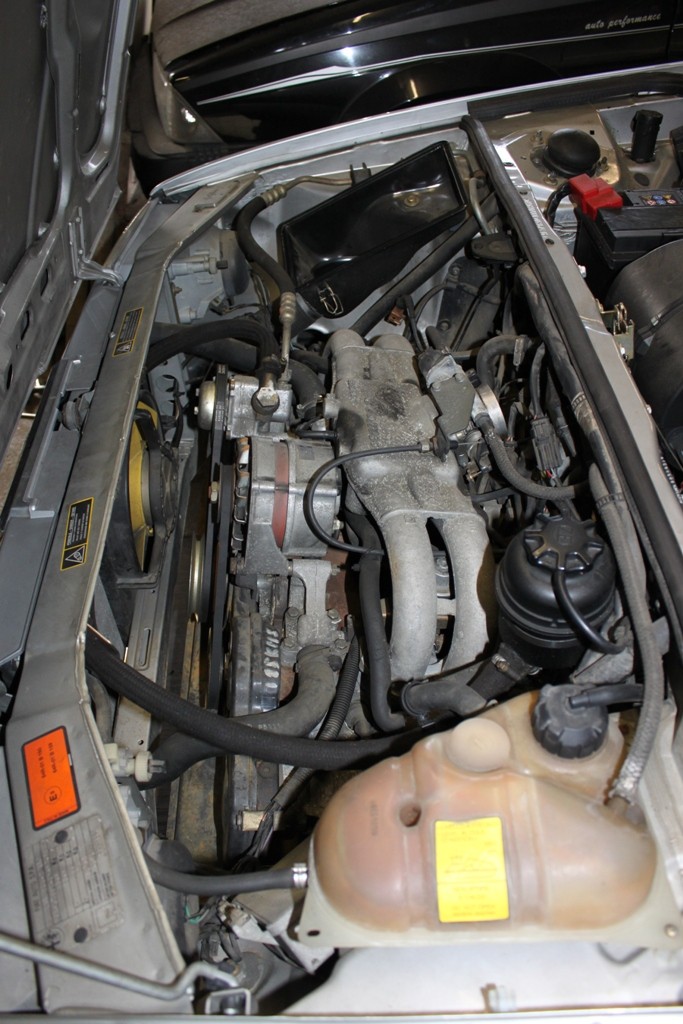

10. Dépose du filtre à air pour accès aux boulons du démarreur.
[img][/img]
[img][/img]

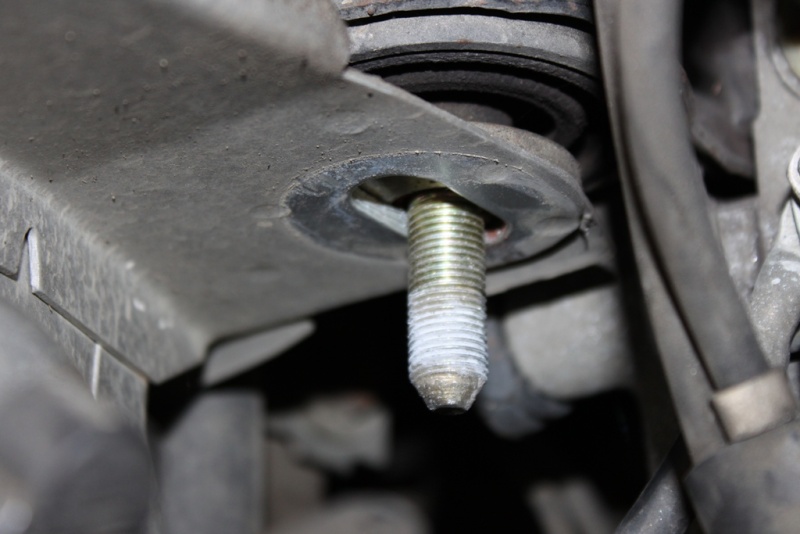

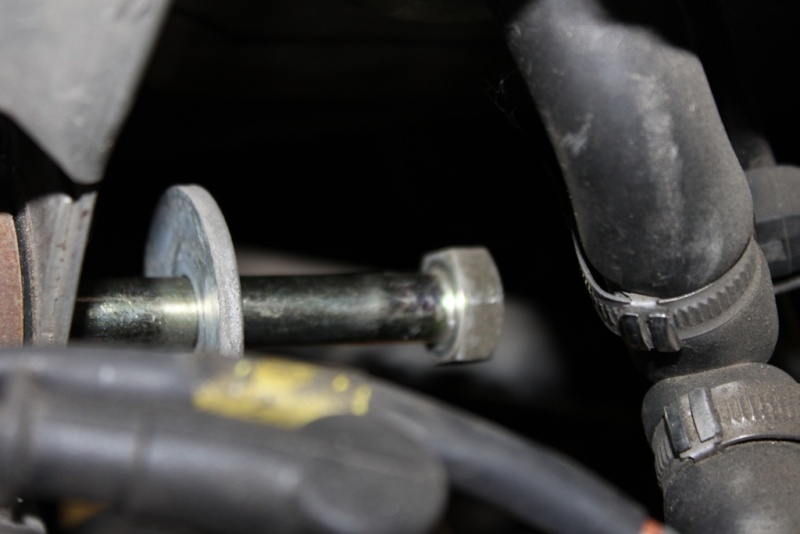

11. Dépose de l’écrou du boulon support moteur (placé un cric sous le carter moteur)

[img][/img]
[img][/img]

12. Faire descendre le cric pour basculer vers l’arrière le moteur/BV (attention a la bobine)
[img][/img]

13. Une fois le support moteur dégagé de la fixation de la caisse.
[img][/img]

14. Dépose du boulon centrale arrière du support moteur.
[img][/img]

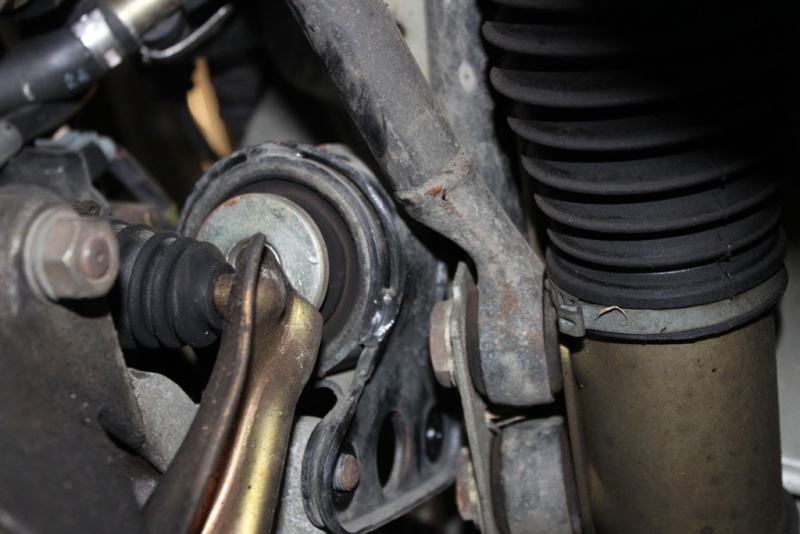

15. Faire pivoté le support vers la fourchette d’embrayage pour le dégagé du goujon moteur
[img][/img]

16. BV prête à être déposé
[img][/img]

17. Allez chercher des costauds et déposé la boite de vitesse.

18. Vue du moteur incliné vers l’arrière.
[img][/img]

19. BV déposé faire attention si pas de fuite au joint du pignon a queue (derrière de guide).
20. Et a la goupille de la fourchette d’embrayage usée au bord de la rondelle par la fourchette.
[img][/img]

21. Butée resté fixé au mécanisme suite au ressort complètement usée
[img][/img]
[img][/img]

22. Disque bien usée.
[img][/img]

23. Roulement de la butée a creusé le ressort (diaphragme) du mécanisme.
[img][/img]

24. Un peut plus la butée passé à travers le mécanisme.
[img][/img

25. Fourchette et axe de centrage du disque pour le remontage de l’embrayage.
26. Axe de centrage (ancien pignon a queue coupé)
[img][/img]

27. Nettoyage et graissage des portés sur la BV (guide, pignon et porté de la fourchette).
[img][/img]

28. Toujours essayé le disque d’embrayage sur le pignon a queue avant de le monté (si bavure dans les cannelures)

29. Un petit coup de toile sur le volant moteur.
[img][/img]

30. Remontage du disque mécanisme avec le centreur et bloc volant (ancienne couronne coupé).

31. Resserré les 6 boulons du mécanisme
[img][/img]


32. Allez rechercher les costauds au bistro du coin !!!!!! LOL.

33. Et remonté le reste en sens inverse du démontage en rien oublié !!!!!!! LOL.


Dernière édition par ALFA 22 le Ven 22 Mar - 17:14, édité 3 fois
avatar
ALFA 22

Masculin Nombre de messages : 933
Age : 56
Localisation : Saint Brieuc
Humeur : COULE
Date d'inscription : 23/01/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Ici embrayage 33 a remplacer

Message par miky164 le Ven 22 Mar - 16:44

:trefle:

_________________
alfa romeo 90 2.5 V6 Quadrifoglio Oro


Tu vois, le monde se divise en deux catégories: ceux qui ont un pistolet chargé et ceux qui creusent. Toi, tu creuses
avatar
miky164
Le Chef

Masculin Nombre de messages : 26848
Age : 46
Localisation : malves en minervois
Date d'inscription : 30/04/2008

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Ici embrayage 33 a remplacer

Message par Patrick le Ven 22 Mar - 16:59

va nous faire un beau topic le breton cheers

Merci d'avance !

Patrick

Masculin Nombre de messages : 8732
Age : 52
Localisation : sud calvados
Date d'inscription : 17/03/2009

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Ici embrayage 33 a remplacer

Message par Fredo le Ven 22 Mar - 17:54

c'est bien clair !!!! :trefle:
avatar
Fredo

Masculin Nombre de messages : 1880
Age : 38
Localisation : Basse Normandie
Date d'inscription : 07/11/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Ici embrayage 33 a remplacer

Message par Invité le Ven 22 Mar - 19:35

:bravo: :trefle:

Invité
Invité


Revenir en haut Aller en bas

Re: Ici embrayage 33 a remplacer

Message par fred le Sam 23 Mar - 8:40

Excellent, bravo!
avatar
fred
j'aime l'alfa 90

Nombre de messages : 27054
Age : 47
Humeur : Motivé!
Date d'inscription : 23/10/2008

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Ici embrayage 33 a remplacer

Message par fredouille le Sam 23 Mar - 18:42

super ce topic , merci bien !

fredouille

Masculin Nombre de messages : 4906
Age : 49
Localisation : doubs
Date d'inscription : 23/11/2010

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Ici embrayage 33 a remplacer

Message par Patrick le Sam 23 Mar - 18:49

Merci pour ce super tuto :bravo: Eric

Patrick

Masculin Nombre de messages : 8732
Age : 52
Localisation : sud calvados
Date d'inscription : 17/03/2009

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Ici embrayage 33 a remplacer

Message par ALFA 22 le Sam 23 Mar - 19:28

Vous avais de la chance, j’ai refais un embrayage de 33 spécialement pour vous !!!!!!! :ptdr3: :ptdr3: :md4:

ERIC

avatar
ALFA 22

Masculin Nombre de messages : 933
Age : 56
Localisation : Saint Brieuc
Humeur : COULE
Date d'inscription : 23/01/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Ici embrayage 33 a remplacer

Message par ALFA 22 le Sam 23 Mar - 19:34

Je ne vous dis pas le boulot !!!!!!!. :rage:
Le tuto !!!! Avec les photos et le texte. !!!!! :mdr2:
L’embrayage a coté de la rigolade !!!!!! :mdr1:

ERIC
avatar
ALFA 22

Masculin Nombre de messages : 933
Age : 56
Localisation : Saint Brieuc
Humeur : COULE
Date d'inscription : 23/01/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Ici embrayage 33 a remplacer

Message par miky164 le Sam 23 Mar - 19:38

:mdr2:

_________________
alfa romeo 90 2.5 V6 Quadrifoglio Oro


Tu vois, le monde se divise en deux catégories: ceux qui ont un pistolet chargé et ceux qui creusent. Toi, tu creuses
avatar
miky164
Le Chef

Masculin Nombre de messages : 26848
Age : 46
Localisation : malves en minervois
Date d'inscription : 30/04/2008

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Ici embrayage 33 a remplacer

Message par Patrick le Sam 23 Mar - 22:23

t'es un amour Eric :calin:

Patrick

Masculin Nombre de messages : 8732
Age : 52
Localisation : sud calvados
Date d'inscription : 17/03/2009

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Ici embrayage 33 a remplacer

Message par florent le Sam 23 Mar - 22:48

:merci: alfa 22
c'est très bien expliqué .... :trefle: :bravo:
avatar
florent

Masculin Nombre de messages : 4880
Age : 47
Localisation : st maur des fossé 94
Humeur : ça va
Date d'inscription : 05/12/2012

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Ici embrayage 33 a remplacer

Message par Cédric le Dim 24 Mar - 10:06

Eric, le documentaliste de :arpn: !


:lutin3:
avatar
Cédric

Masculin Nombre de messages : 9566
Age : 43
Humeur : FORFAIT......
Date d'inscription : 17/04/2010

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Ici embrayage 33 a remplacer

Message par Bigten le Lun 25 Mar - 9:25

Shocked Mille mercis Maître Eric
